簡単なSTLデータの作成と3Dプリント

いまや3Dプリンターは身近な道具

「３Dプリンター」

と聞くと、

「最近企業で利用されるようになった機械」
とか
「近い将来普及するであろう夢のある道具」

というイメージがある方も多いのではないでしょうか。

しかし、3Dプリンターを使っている人にとっては

すでに手が届くところにある便利な道具

という感覚です。

実際Amazonで検索しても、３万円前後と紙用のプリンターと遜色ない値段で手に入ることがわかります。

3Dプリンタにーよる模型プリントの流れ

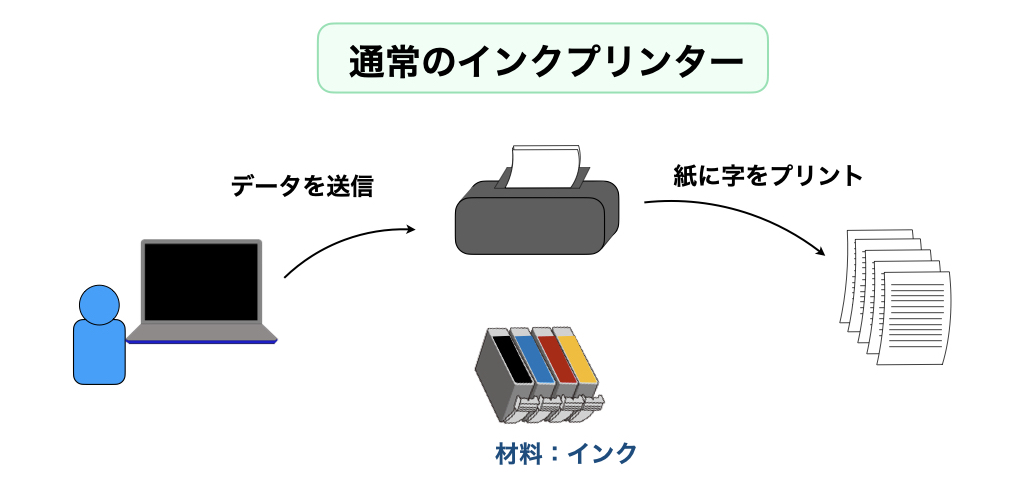

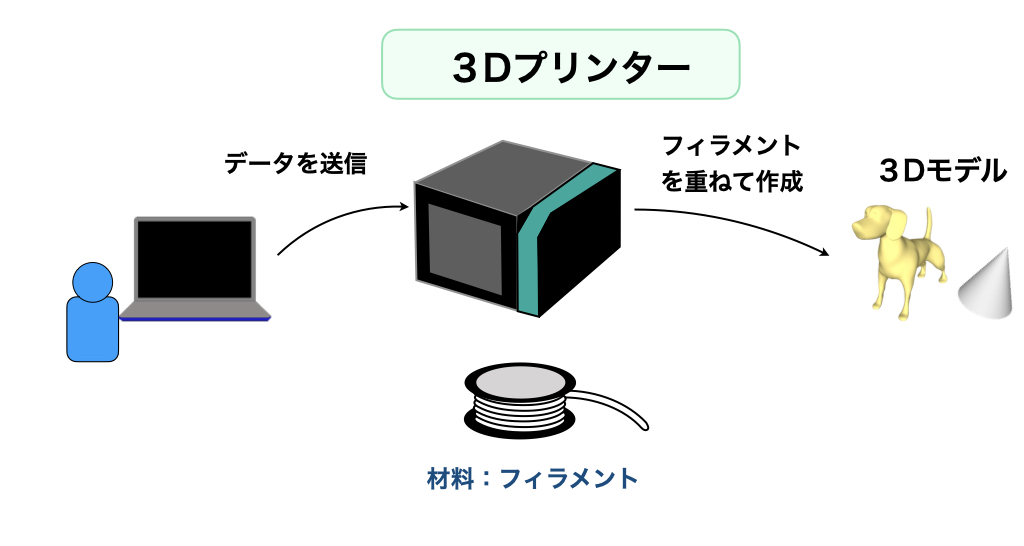

3Dプリンタによる模型プリントの流れは「プリンタ」という名前の通り、紙のプリントと比較するとよくわかります。

実際の操作

シンプルな模型を作って表面データを3Dプリントしてみます。

今回はこちらのページを使用しました。

⇒「シンプルな表面データを作成　STLメーカー」

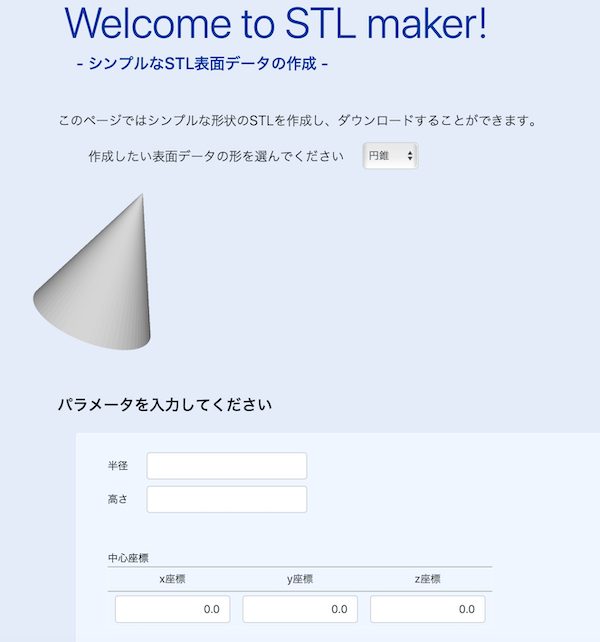

パラメータをいれて円錐のデータを作成します。
表面データは「.stl」という形式で出力されます。

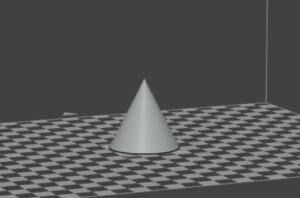

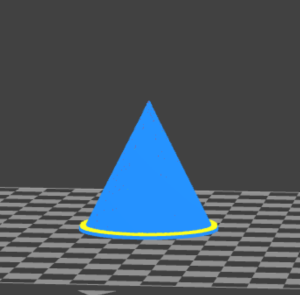

3Dプリンターのソフトで.stlを開きます。

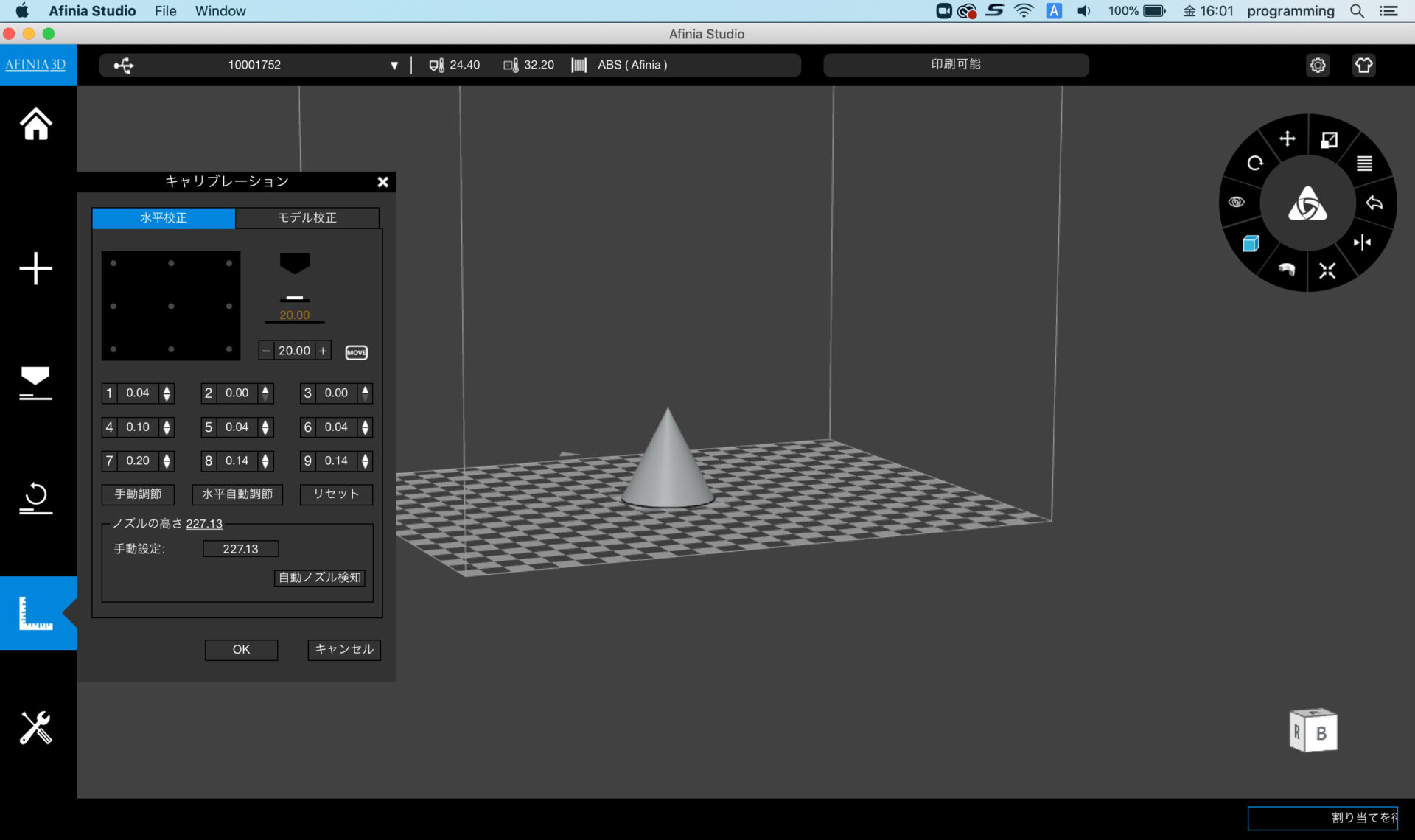

プリントする方向を決めます。

下から積み上げていく形なので、浮いている部分が多いと、そこは
「サポート材」
という、モデルとは違う部位にフィラメントを積み上げ、支持を行います。

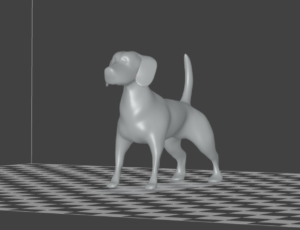

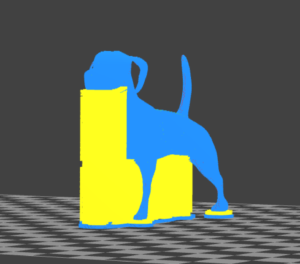

多くの３Dプリンタでは、どこにサポート材を置くか自動的に計算してくれます。

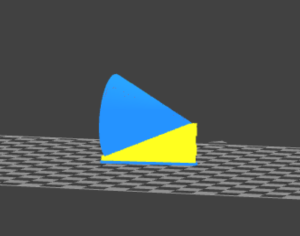

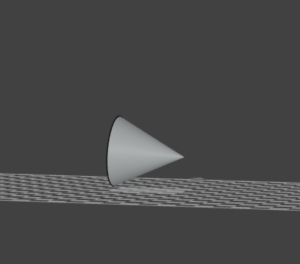

円錐を横に置くと、浮いた部分全体がサポート材で支えられます。

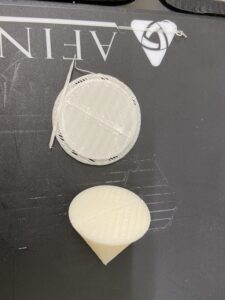

これでは無駄遣いになるので、もっとも効率がよい位置に配置します。

「印刷」ボタンをおすと、データ送信完了です。

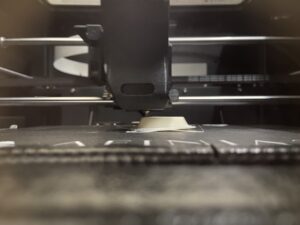

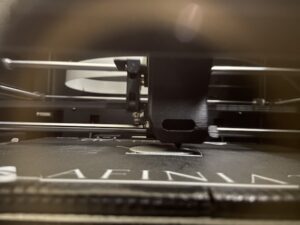

フィラメントが約300度に温められ、溶けた状態で下の基盤に積み上げられていきます。

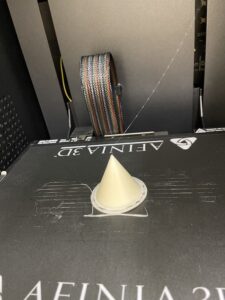

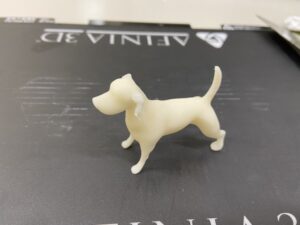

約４０分ほどで完成です。

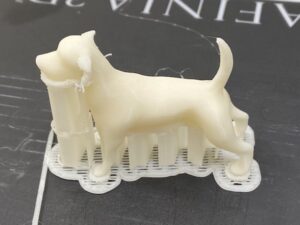

モデルが複雑なほど、サポート材の形状は複雑になります。

サポート材は手や先のとがったペンチなどで簡単にはずれます。

3Dモデルの入手方法

１）ダウンロード（無料・有償）

表面データを配布していたり、販売しているサイトもあります。
現在のところ、多くは海外サイトです。

モデルの質によって有償、無償が決まっているようですね。

代表的なサイトをいくつか上げておきます。

• pinshape
• cgtrader

２）作成する

作成するにもいろいろな方法があります。

• ソフトで作成する
• スキャナで３次元データを取り込む
• 単純なデータをあわせる

●ソフトで作成する

おすすめの無料ソフトは以下の２つです

• Slicer

Slicerは主にCTデータなどすでにあるデータから表面データを作成する無料ソフトです。

• Blendar

Blendarはどちらかというと、一からデザイン、設計して表面データを作成する無料ソフトです。

●スキャナで３次元データをとりこむ

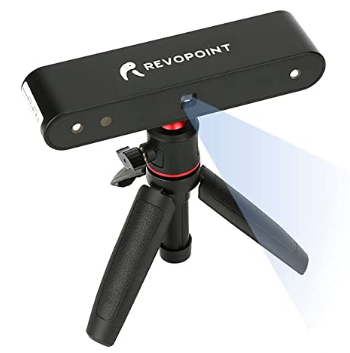

３次元用のスキャナも販売されていますが、価格は６万〜１０万といったところで、
現状、日常使用からはちょっとだけ高い価格帯にあります。



最近だと携帯用アプリでもSTLデータを作成できるものが増えています。

「話題のアプリ　3D Scanner App」

●プログラミングで作成する

　プログラミングを使用して簡単な表面形状を思った通りのサイズで作成するのは比較的簡単です。
私はPythonのVTK(Visual Tool Kit)というツールを使用して作成しますが、
同じ機能を用いて以下のページで表面形状が作成できるようにしているので、よかったら使用してみてください。

⇒　単純な形状のSTLを作成する「STL maker」
